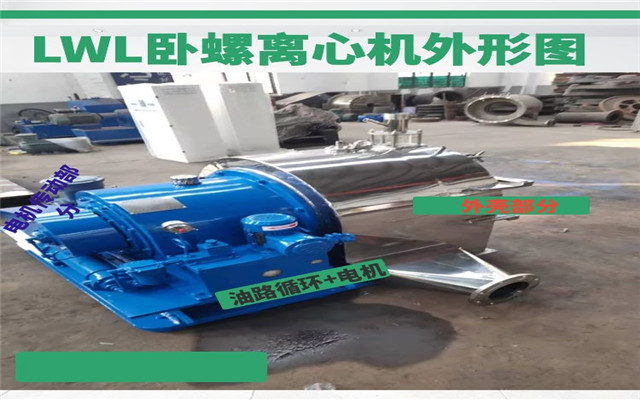

臥式螺旋沉降離心機簡介
臥式螺旋沉降離心機的工作原理
煤焦油混合物通過進料管進入轉鼓里面。在離心力的作用下,由于固體顆粒的比重大,所以都會雜在轉鼓內壁上沉積,螺旋葉片旋轉中不斷刮掉沉積在轉鼓內壁上的固體顆粒,在將其推出排渣口,這樣固液就分離了。液體通過堰板開口流出轉鼓。螺桿與滾筒之間的相對運動通過差動實現。差速器箱與轉鼓連接,輸出軸與螺桿連接,輸入軸與輔助電機連接。主電機帶動滾筒轉動,同時帶動差速器殼轉動。由于輸入軸與輔助電機相連,輔助電機產生制動力矩,驅動行星齒輪按照設計的傳動關系運轉,并按照一定的比例關系將力矩傳遞給螺桿,從而實現臥螺離心機對物料的連續分離。
分離原理
通過不同密度、互不混溶的輕、重液相和固相在離心力場中可以取得不同沉降速度的原理,從而來達到分離分層的目的。在重力場或離心力場中,混合液體具有不同的密度和不混溶的輕、重液相及固相,并分別獲得不同的沉降速率
度,從而分離分層。稱之為重力場中的重力分離和離心力場中的離心分離。
由于混合溶液的密度不同,經過一段時間后,容器中的混合溶液逐漸分成三層,混合溶液的重相顆粒沉入容器底部,而輕相漂浮在上表面,重液相位于輕液相和固相之間。分離速度受輕相和重相密度差的影響,密度差越大,分離速度越快。當裝有混合液體的容器繞其自身軸線高速旋轉時,由于構成混合液體的兩相的密度不同,它們受到不同的離心力。混合液中的重相在較大的離心力作用下迅速沉降到轉鼓內壁,而輕相則緩慢附著在重相表面。容器旋轉越快,構成混合液體的輕相和重相之間的離心力差越大,分離速度越快。當容器裝有進料、推料和出料裝置時,容器就變成了離心機,與重力分離相比,具有效率高、速度快、連續等優點
臥螺離心機由電動機驅動。電機軸上設有主動皮帶輪,移動力通過V型皮帶驅動滾筒皮帶輪,從而驅動滾筒。反向驅動的目的是控制差速器太陽齒輪軸的速度,并調整滾筒和輸送機之間的差速器速度。反向驅動有兩種形式,一種是輔助電機軸通過聯軸器驅動差速器來控制差速器;第二,電機通過V帶驅動差速器皮帶輪,從而控制差速器轉速。
臥螺離心機的主要優點
(1)適應性好。設計中充分考慮了臥式螺旋沉降離心機的各種焦油分離和處理工藝
根據特殊要求,在特異性和可調性方面,對主要功能部件進行優化。
(2)可持續不間斷工作,工作量大,效果好。
(3)全自動化的操作,不需要人工操作。減低了工人的人數,降低用人成本
(4)整機的使用時間久,在正常保養維修下可以使用3年以上
(5)結構緊湊。占地面積小,操作簡單,方便
(9)與物料接觸的部件均采用不銹鋼或其他合金材料,可以適合耐腐蝕性和耐腐蝕性的環境
(10)采用的變頻控制,使用簡單,操作方便。而且節省用電
(11)運行平穩。實現了旋轉部件的精密動平衡和工作速度加載下的整機動平衡。根據公司標準,臥式螺旋沉降離心機的振動強度低于5毫米/秒,遠低于JB/T 502-2004 《臥式螺旋沉降離心機》中規定的7.1毫米/秒。
(12)噪音低。噪聲聲壓級低于85dB(A),低于JB/T 502-2004 《臥式螺旋沉降離心機》規定的90dB(A)。
