產品特點和用途
■ 三足懸掛式支撐結構，彈簧減振，經濟實用。
■ 變頻調速，啟動平穩，分離因數可調。
■ 液壓刮刀卸料，PLC程序控制，料層控制，加料、過濾、洗滌、甩干、卸料全自動操作。
■ 能耗制動，無磨擦粉塵污染。
■ 中心布料，半開式上蓋，可滿足化工生產中一般密閉要求。
■ 安全保護：轉速檢測、過振動保護、電機過載過熱保護、刮刀旋轉、升降機電限位保護、刮刀與轉鼓聯鎖保護。
■ 可按要求提供化工用和制藥用不同配置。
主要技術參數
| 型號 | 直徑 | 工作容積 | 裝料限量 | 轉速 | 分離因數 | 電機功率 | 裝機重量 | 外形尺寸 |
| SG800 | 800 | 100 | 140 | 1200/1500 | 645/1008 | 7.5/11 | 2500 | 2000x1400x1700 |
| SG1000 | 1000 | 150 | 200 | 1000/1200 | 560/806 | 11/15 | 3500 | 2250x1700x2000 |
| SG1250 | 1250 | 280 | 400 | 900 | 567 | 18.5 | 4700 | 2600x2000x2700 |
| SG1250-NA | 1250 | 400 | 540 | 1000 | 700 | 22 | 5500 | 2600x2000x3000 |

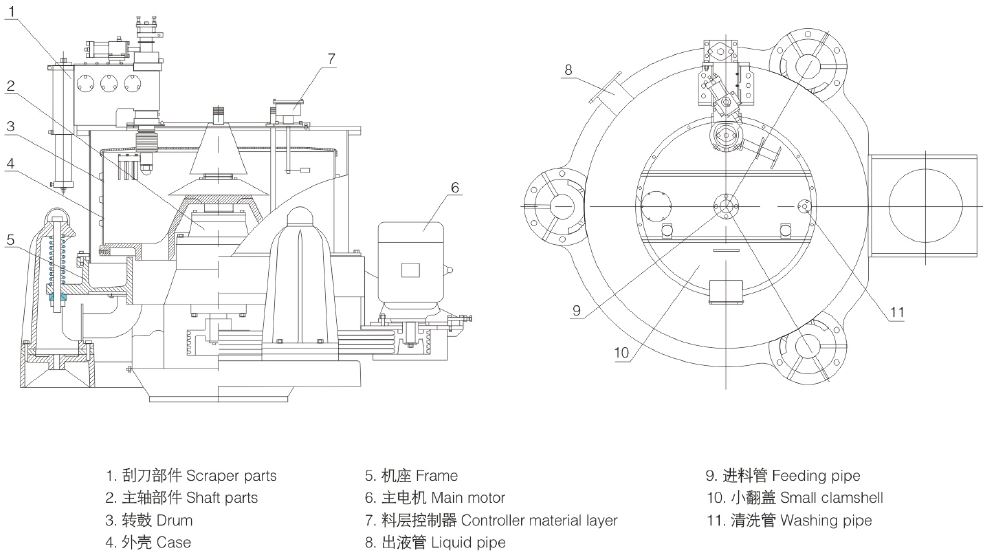

結構示意圖及原理
待分離的物料經進料管進入高速旋轉的離心機轉鼓內，在離心機力場的作用下，物料通過濾布(濾網)實現過濾，液相經出液管排出，固相則截留在轉鼓內，待轉鼓內濾餅達到機器規定的裝料量時，停止裝料，對濾餅進行洗滌，同時將洗滌液濾出，達到分離要求后，離心機低速運轉，操作手動刮刀裝置，通過先將刮刀徑向切入，再軸向刮料，將轉鼓中的濾餅刮下，刮刀裝置復位，完成一次工作循環。
工作原理
待分離的物料經進料管進入高速旋轉的離心機轉鼓內，在離心機力場的作用下，物料通過濾布（濾網）實現過濾，液相經出液管排出，固相則截留在轉鼓內，待轉鼓內濾餅達到機器規定的裝料量時，停止裝料，對濾餅進行洗滌，同時將洗滌液濾出，達到分離要求后，離心機低速運轉，操作手動（自動）刮刀裝置，通過先將刮刀徑向切入。再軸向刮料，將轉鼓中的濾餅刮下，刮刀裝置復位，完成一次工作循環。
主要特點
進料可在中速進行，對物料的適應性較強，手動刮料時的刮料速度可以視濾餅狀態自由進行調整，對濾餅質地較硬的物料尤其適用。
加料、初過濾、洗滌、精過濾、卸料等過程可以視物料狀態和分離要求靈活調整。
對較松散物料可配置變頻調速，啟動平穩，分離因數可調。
相對密閉結構。
刮刀旋轉、升降機械鎖定，可靠性好?？膳渲棉D(zhuǎn)速檢測
過振動保護，電機過載過熱保護
