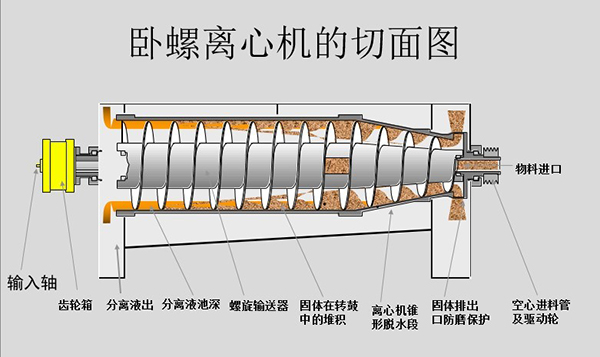

臥式螺旋離心機是一種螺旋卸料沉降離心機。主要由轉鼓、傳動軸,螺旋葉片和差速器組成的,原理就是利用高速旋轉的轉鼓,產生的離心力,將密度高于液體的固體顆粒拋到轉鼓內壁上,形成固體料層;由于水的密度和離心力很小,液體層只能在固體環層內形成, 稱為液體環層。由于螺桿和轉鼓的轉速不同,存在速度差。利用螺桿與轉鼓的相對運動,將擋環層中的污泥緩慢推至轉鼓錐形端,通過干燥區后,從分布在轉鼓周圍的出口連續排出;液環層中的液體在重力作用下不斷從堰口“溢出”到轉鼓外部,形成分離液體
差速器是臥式螺旋離心機中最復雜、最重要的傳動部件。其性能和質量往往決定著整機的工作能力和可靠性。為了設計出小巧、輕便、可靠、耐用、高效的差速器,必須正確選擇傳動類型,準確合理地進行結構設計和強度計算,準確制造齒輪、行星齒輪軸承、轉臂等主要部件,并進行嚴格的動平衡
常用的差速器有兩種:
(1)擺線針輪行星差速器(
擺線針輪行星差速器1-滾筒2-螺旋線a-擺線齒輪b-針輪
h-轉臂W-輸出機構v-輸出軸
差速器是一種行星傳動裝置,內齒輪傳動輪的針輪與滾筒連接。行星齒輪
是一個Y形的cloid g該差速器具有體積小、重量輕、結構簡單緊湊的優點,主要缺點是輸入軸上的轉臂軸承在高速重載條件下工作,使用壽命短t、 該
差速器主要用于中小型功率臥式螺旋沉降離心機。
(2)漸開線行星齒輪差速器
漸開線行星齒輪差速器
1-滾筒2-螺旋Al-一級太陽齒輪a2-一級內環齒輪H1-一級轉臂(一級橫拉桿)H2-二級旋轉臂(二級橫拉桿)
B1-第二級太陽齒輪B2-第二級內齒圈
該差速器有多種結構形式,其中兩級2K-H結構被廣泛采用。差速器殼體配備有兩級半連接2K-H行星齒輪傳動。兩個內齒輪B1和B2以及差速器殼體a為r二次傳動臂H2與離心機轉鼓連接,螺桿連接,漸開線行星齒輪差速器為多級傳動裝置采用流對稱結構,充分利用內齒輪的空間,將動力分為多股進行n in附加傳動此外,內嚙合本身也具有較大的承載能力,可利用內齒輪中的空間使結構更加緊湊,因此,該差速器具有承載能力大、體積小、重量輕、傳動比大、噪音低、維修方便、傳動效率高、重量輕等優點d效率高達0.99,這是各種大、中、小功率臥式螺旋沉降離心機的共同特點。固液分離設備離心脫水機污泥脫水機臥式螺旋離心機
由此可見,兩種差速器都具有一定的優勢相反,漸開線行星齒輪差速器具有更多的優點、更高的可靠性、更長的使用壽命和無故障,因此,國內外用于螺旋沉降離心機的差速器大多是漸開線行星齒輪差速器,如LW500離心機差速器、lwf38o-n離心機差速器等。centri福格差速器是漸開線行星齒輪差速器,應用范圍廣,適用于大、中、小功率。擺線針輪行星差速器不適用于大功率離心機,具有一定的優點主軸是離心機的重要部件之一在確定其幾何尺寸和結構時,不僅要考慮強度和剛度的要求,還要考慮振動的要求。在計算強度時,還應考慮軸系統本身的大慣性矩,H制動會產生較大的扭矩,大致有三種互P。離心機轉鼓、主軸及軸承位置:平底轉鼓(加長型)、兩軸間轉鼓(簡支型),凹底轉鼓
臥式離心機的分離效果由以下因素決定:
1、轉鼓有效直徑
2、2、轉鼓有效長度
3、3、離心機分離系數
4、4、轉鼓上堰板高度
5、轉鼓下有效沉降面積離子場
6,BD板7的精彩使用和效果,螺旋推進器結構
8,筒內結構
9,臥式離心機差速
10,物料本身特性
11,輔料(絮凝劑)性能。
