平板吊袋離心機屬于間歇式的高效離心過濾分離設備的一種。
這種產品是通過優化升級了三足式離心機的結構來改變的!其主要的運行方式以及使用方法基本沒有改變!都是通過吊具把甩干后的原料吊出來進行卸料!卸料方式是沒有變化的,有變化的地方也只是其基礎的結構,也就是平臺發生了改變!由三足式改變成了平板式的結構!
■ 采用變頻器啟動,啟動平穩,分離因數可調。
■ 吊袋卸料,勞動強度低,工效高。
■ 結構設計合理,有效的清除了衛生死角,結構件過渡圓滑,表面經拋光處理,外部結構件、緊固件和轉鼓都采用不銹鋼制造。外殼為翻蓋式,可對離心機外殼與轉鼓夾層空間進行徹底清洗。
■ 配置清洗噴淋系統,可對離心機進行在線清洗,對離心機外殼內壁、轉鼓內外表面、集液槽表面等離心機內部不可見部位進行清洗。符合GMP規范中對設備的要求。
■ 結構簡單,操作方便。
■ 晶粒不易破碎。
■ 配置氮氣保護系統,保證離心機內腔與外部空氣隔離。
■ 通用性強,適用范圍廣。
■ 密閉結構,密封件采用硅橡膠和氟橡膠。可實現密閉防爆要求,適合于有毒和易燃、易爆場合的應用。
主要技術參數
型號 | 轉鼓直徑 | 轉鼓容積(L) | 最大裝料限量(Kg) | 轉鼓轉速(R/min) | 分離因數 | 電機功率 | 外形尺寸 | 機器重量 |
PSD800 | 800 | 100 | 135 | 1200/1500 | 645/1006 | 5.5/7.5 | 1800×1200×1200 | 1500 |
PSD1000 | 1000 | 175 | 250 | 1000/1200 | 560/806 | 11/15.0 | 2000x1500x1200 | 2000 |
PSD1200 | 1200 | 200 | 270 | 900 | 565 | 15 | 2200x1800x1500 | 3500 |
PSD1250 | 1250 | 280/400 | 400/500 | 900 | 565 | 18.5/22 | 2200x1800x1500 | 4000 |
PSD1500 | 1500 | 450 | 600 | 850 | 645 | 30 | 2600x2200x1800 | 6000 |
PSD1600 | 1600 | 600 | 800 | 800 | 647 | 37 | 3050x2300x1730 | 7500 |
PSD1800 | 1800 | 730 | 900 | 780 | 612 | 37 | 3300x2550x2100 | 10000 |

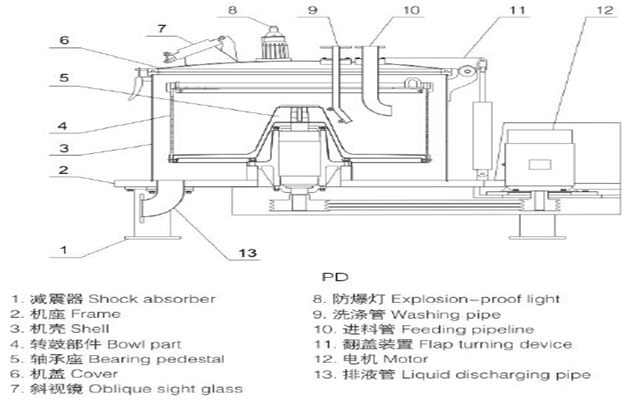

結構示意圖及原理
平板式結
構有著很的優點,可以節省原材料,更符合環保使用要求等!
平板吊袋離心機的結構原理;
平板式結構采用了整塊平板的結構方式,外殼分體式和平板焊接一體式結構,優化了原有的大盤及托盤,便于清洗!外殼和底盤用緊固件固定,外殼筒身和外殼上蓋配有法蘭并配有密封條,配有彈簧桿式平衡缸翻蓋系統,利用彈簧原理可以在使用時使蓋子可以輕松開到任意角度!外殼上蓋設有進料管、清洗管、視鏡、觀察燈、通風口等。轉鼓和吊板采用螺栓拔插結構,可以方便的進行鎖緊可松開,濾袋安裝在可吊動的吊板上,使用時直接可以把吊板和濾布一起取出!卸料到指定地點!這樣可大大減少工人卸料時候的勞動強度,并且能有效的提高生產的工作效率!是現在很多化工企業的優先選擇!
