目前在很多化工和制藥等企業來說,吊袋離心機在分離過濾方面的應用是十分廣泛的,具有高效,快捷,成本低廉等特點,深受廣大廠家的喜愛!
下面我就用來介紹下我們吊袋離心機的工作原理是怎么樣的!
吊袋離心機是由驅動裝置,機體,機殼,轉鼓,吊袋,剎車裝置,變頻控制柜等組成的,電動機的電機輪通過皮帶帶動被動輪后使轉鼓旋轉,從而形成離心力。使進到轉鼓里面的液料在離心力的作用下進行固液分離,分離的固體留在轉鼓的濾布里面,而分離出的液體就通過排液管排出!液料從進料管進入到轉鼓里面,在轉鼓高速運轉下產生的離心力的效果下,液體甩到濾布上,從濾布的細小縫隙穿過而出轉鼓外,固體的顆粒物就留在轉鼓里面了。最后通過吊具把吊板取出卸料的過程。
安裝過程中的注意事項
1、離心機需要放置的時候需要在水平的地面上,盡量保證平板的水平位置,四個抗震腳的下平面和接觸的地面不能有空隙。
2、確定好位置后在抗震腳螺絲孔處打固定的地腳螺絲固定
3、機器接好電源后,需要檢查電機的運轉發現,安照說明書說上的方向指示運轉,機器運行之前,一定要把插銷推到插銷槽內。啟動方法為:接通電源,然后按變頻器面板上的“低速”按鈕,機械則開始啟動,一般按照高中低3個檔位來進行操作,正常是低速啟動,中速開始進料,高速脫水,吊袋離心機的啟動順序就是這樣!
4、注意:電箱控制柜按照現場需要來決定是不是放在現場,如果生產現場有易燃易爆炸等氣體或者液體,那么需要在生產現場安裝防爆操作按鈕!
5、安裝濾布時候需要把濾布放置均勻,收緊卡扣螺絲時候不要使濾布縮在一起,需要扯均勻,撲放在轉鼓里的時候需要盡量的貼在轉鼓壁上,最好是形成和轉鼓一體的樣式!
在需要生產前的注意事項
①首先是開機前的檢查工作,需要對離心機及平臺周圍進行大概的檢查,看看平臺是否有雜物,有無明顯的不同。然后打開蓋子觀察轉鼓里面有沒有異物。檢查濾布是否都均勻的鋪好,濾布的卡扣螺絲都緊了!
②待檢查好后,一切正常后蓋上外殼蓋子,扣緊外殼拉手,對筒體進行密閉!
③觀察變頻器電控箱的各項指示燈反應情況,確定沒有故障燈后可以進行使用操作,按“低速”按鈕后機器開始運轉!當“低速”頻率到達后燈亮起,然后開始進料了!
④通過離心機上的視鏡進行觀察,待液料進到限量后,關閉進料閥門,按“中速”按鈕離心機開始進行分離,當排液管出液明顯減少直到不出水后,我們按照生產工藝要求來進行洗滌{有些不需要洗滌},按“高速”按鈕,離心機達到最高轉速進行洗滌后的脫水,這時物料就進入到脫水甩干的生產環節。
⑤待觀察離心機排液管口位置基本上不在有液體流出時,說明物料已經甩干,然后停止離心機。
⑧在機器停穩后,將外殼蓋法蘭上的拉手送開,需要用手稍微帶些勁,防止送開蓋子后,翻蓋彈簧裝置一下子彈起,容易造成危險,待打開機蓋后,將行車移至轉鼓中心位置,用行吊掛鉤連接鏈條掛在吊板的吊環上,把轉鼓濾布中間濾繩連接好,將吊板與轉鼓之間的插銷全部拔出,并全部確認好。操作行吊向上將吊板吊起,運行到指定卸料地點,松開濾波中心的扣繩,卸下干料。
⑨將物料卸完之后,在把濾袋吊回轉鼓中,把插銷插好,蓋上蓋子,就完成一個流程。

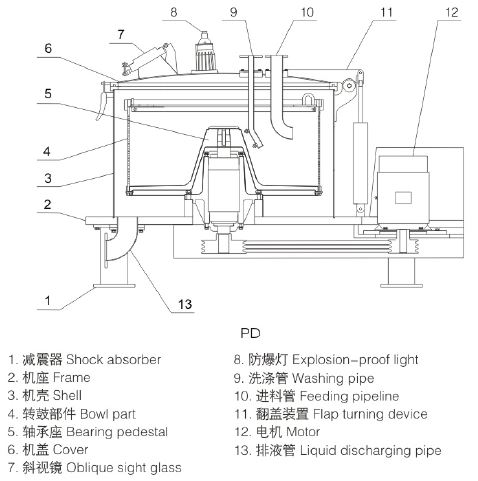

吊袋離心機的結構原理圖及型號產品說明

主要技術參數
型號 | 轉鼓直徑 | 轉鼓容積(L) | 最大裝料限量(Kg) | 轉鼓轉速(R/min) | 分離因數 | 電機功率 | 外形尺寸 | 機器重量 |
PSD800 | 800 | 100 | 135 | 1200/1500 | 645/1006 | 5.5/7.5 | 1800×1200×1200 | 1500 |
PSD1000 | 1000 | 175 | 250 | 1000/1200 | 560/806 | 11/15.0 | 2000x1500x1200 | 2000 |
PSD1200 | 1200 | 200 | 270 | 900 | 565 | 15 | 2200x1800x1500 | 3500 |
PSD1250 | 1250 | 280/400 | 400/500 | 900 | 565 | 18.5/22 | 2200x1800x1500 | 4000 |
PSD1500 | 1500 | 450 | 600 | 850 | 645 | 30 | 2600x2200x1800 | 6000 |
PSD1600 | 1600 | 600 | 800 | 800 | 647 | 37 | 3050x2300x1730 | 7500 |
PSD1800 | 1800 | 730 | 900 | 780 | 612 | 37 | 3300x2550x2100 | 10000
|
張家港市卓航機械有限公司,是一家專業制造離心機的企業,具有研究開發制造化工類,制藥類,食品類等用途的吊袋離心機,平板離心機等產品
